صنایع مختلفی (تعداد زیادی از آنها) وجود دارند که فرآیندهایی را به کار می گیرند که مستلزم انتقال گرما بین دو سیال است. حال، فرآیند انتقال حرارت دقیقاً چگونه انجام می شود؟ ما در اینجا قفل پاسخ ها را باز خواهیم کرد. برای کشف به ادامه مطلب بروید!
مبدل های حرارتی چگونه کار می کنند؟
دو سیال در دماهای مختلف در داخل یک مبدل حرارتی قرار می گیرند و گرما از سیال گرمتر به سیال سردتر منتقل می شود تا زمانی که هر دو سیال به دمای یکسانی برسند. هر دوی این مایعات در تماس دائمی با دیواره لوله ای هستند که یک مانع رسانا عمل می کند. انواع و سبک های مختلفی از مبدل های حرارتی برای این فرآیند استفاده می شود. صنایع مبدل های خود را متناسب با هدف و شرایط سایت انتخاب می کنند.

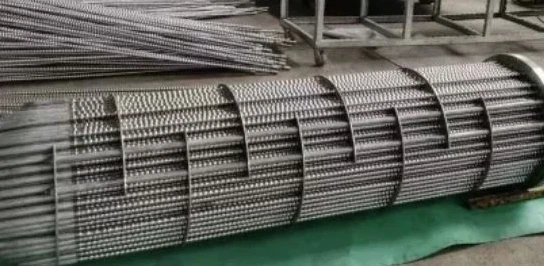

مبدل حرارتی لوله راه راه چیست؟ چگونه کار می کند؟
مبدل حرارتی لوله راه راهیک نوع بسیار محبوب مبدل حرارتی است که امروزه توسط صنایع مورد استفاده قرار می گیرد - و بدون دلیل نیست. این مبدل های حرارتی با ارائه تلاطم افزایش یافته عمل می کنند. این، به نوبه خود، ضریب انتقال حرارت بالاتری را حتی در حداقل تعداد رینولدز ارائه می دهد. موج دار شدن پوسته لوله که به نام تغییر شکل برنامه ریزی شده نیز شناخته می شود، عامل تلاطم بالاتر در این مبدل ها است. پوسته های لوله راه راه جریان سیال مارپیچی را در مقابل لوله های با پوسته صاف ارائه می دهند.
مبدل های حرارتی لوله راه راه با هندسه های مختلفی ارائه می شوند. راه راه سخت راه را برای بهبود قابل توجه ضریب انتقال حرارت هموار می کند، که مجدداً افزایش اجتناب ناپذیر افت فشار را جبران می کند.
ویژگی های مبدل حرارتی لوله راه راه
- دارای سطح داخلی تورفتگی صاف است که امکان تمیز کردن ساده را فراهم می کند.
- اغتشاش در نرخ های سیال کم ایجاد می شود تا انتقال حرارت را بهبود بخشد و منجر به ضریب انتقال حرارت بالاتر شود.
- خرخر کردن روی لوله کم عمق به حداقل می رسد.
- این در طیف گسترده ای از اشکال و قطر موجود است.
هندسه راه راه های مختلف
راه راه نرم: انتقال بین راه راه لوله سخت و طراحی لوله صاف، انتقال حرارت را به میزان کمتری، اما با افت فشار کمتر، افزایش می دهد.
راه راه سخت: اجازه می دهد تا رشد بالایی در مقدار انتقال حرارت حاصل شود که به افزایش ذاتی در کاهش فشار پاداش می دهد.
مزایای مبدل های حرارتی لوله راه راه
از طرف دیگر راه راه نرم باعث بهبود کمتر انتقال حرارت می شود اما افت فشار نیز کمتر است. آیا در حال حاضر در مورد انواع مبدل های حرارتی تحقیق می کنید؟ اگر بله، پس می توانید مطمئن باشید که با مبدل های حرارتی لوله راه راه به عنوان چیزی که به طور گسترده در فرآیندهای انتقال حرارت صنعتی استفاده می شود، مواجه خواهید شد. و چرا دقیقاً اینطور است؟ نیازی به گفتن نیست که مبدل های حرارتی به طور گسترده مورد استفاده قرار می گیرند - کاملاً به دلیل این واقعیت که تعدادی از مزایای آن ها را ارائه می دهند.
در اینجا به مجموعه مزایای ارائه شده توسط آنها نگاهی می اندازیم:
- آنها با ضریب انتقال حرارت بهتر همراه هستند و بنابراین فشرده تر هستند
- نصب آنها بسیار آسان است
- آنها تلاطم القایی{0} بالا را ارائه می دهند و در نتیجه رسوب را به حداقل می رسانند - بنابراین برای مدت طولانی به عملکرد خود ادامه می دهند
- می توان به شکل های مدولار دسترسی داشت تا در صورت نیاز، وظیفه را تکمیل کند
- آنها می توانند تحت دما و فشار بالا عمل کنند
- آنها را می توان برای انتقال سیالات فرآیند با ذرات معلق استفاده کرد
- افت فشار کم-
- خرابی واشر در مقایسه با PHE صفر است
- حتی هزینه سرمایه در مقایسه با SHE/PHE کمتر است
- گزینه های مختلفی وجود دارد که هنگام نصب می توان به آنها دسترسی داشت - به عنوان مثال به صورت عمودی، افقی یا به صورت شیبدار
- تقریباً بدون تعمیر و نگهداری
- بدون گرمایش موضعی
- مناسب برای محصولاتی که به گرما حساس هستند
برای اندازه گیری HX استعلام بگیرید
سناریوهای کاربرد مبدل حرارتی شما (مانند فرآوری مواد غذایی، صنایع پتروشیمی، خنککننده برق) و ویژگیهای متوسط (خورندگی/ویسکوزیته/دما) متفاوت است، بنابراین طرح مشخصات نیز منحصراً تطبیق داده میشود-لطفاً نیازهای خود را به ما اطلاع دهید، و ما پارامترها و قیمتهای هدفمند را در اختیار شما قرار میدهیم.
